改性尼龙应该选用什么阻燃剂你知道么？

     尼龙性能优良，应用广泛。未经改性的尼龙其阻燃性能较差，垂直燃烧只能达到UL94 V-2级，氧指数为24%左右，并且在燃烧过程中产生滴落，属于易燃材料，在使用过程中极易引发火灾。

     目前，对于尼龙材料的阻燃改性通常分为含卤阻燃改性和无卤阻燃改性。

     含卤阻燃体系

     国外应用最广的一种就是溴化苯乙烯聚合物，它具有极其优越的热稳定性，并且由于它与尼龙是熔融可混的，因而在加工过程中具有很好的流动性。此外，用它制备的阻燃尼龙还具有优越的电性能和较好的物理机械性能。这种阻燃剂的局限性在于光稳定性较差，且与尼龙尚不能完全相容。另外其成本与国内应用较广的十溴联苯醚相比较高。

     另外一种在尼龙中应用了许多年的阻燃剂就是敌可燃，它是一种含氯的阻燃剂，具有较高的阻燃效率和电性能，但其在热稳定性方面的局限性使之仅适用于加工温度较低的尼龙阻燃体系。

     无卤阻燃体系

     1

     磷系阻燃剂

     适用于尼龙的磷系阻燃剂主要有红磷、聚磷酸铵(APP)等。

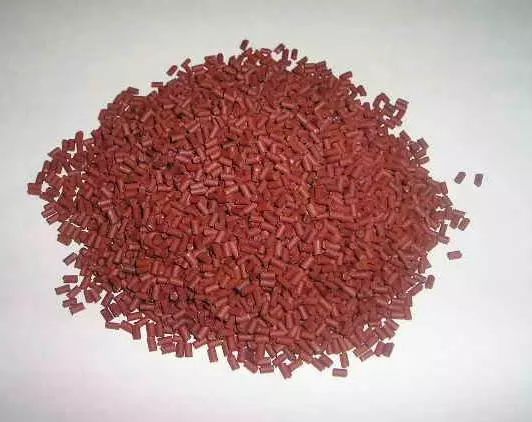

     (1)红磷

     红磷的优点是有效磷含量高,在燃烧时比其它含磷化合物产生更多的磷酸。达到相同的阻燃等级时,红磷的添加量比其它的阻燃剂更低,使尼龙能较好的保持自身的力学性能。但作为阻燃剂的红磷的主要缺点是它的红颜色、易燃和通过与水反应生成高毒性的磷化氢(膦)。一般只应用于尼龙6中。

     (2)聚磷酸铵(APP)

     聚磷酸铵(APP)通过降低尼龙的降解温度、改变最终气相产物的组成参与了尼龙的热降解过程,同时在聚合物基体上形成蜂窝状炭化覆盖层,隔断两相界面的热量和物质传递,起到了保护基体的作用由于成炭有流动趋势,会导致炭层下面的基材暴露,增大了燃烧的危险性。加入一些无机添加剂,如滑石粉(Talc)，MnO2，ZnCO3，CaCO3，Fe2O3，FeO，Al(OH)3等,阻燃效果增加。

     2

     氮系阻燃剂

     氮系阻燃剂低毒、不腐蚀、对热和紫外线稳定、阻燃效率好且价廉。缺点是以其阻燃的塑料加工困难,在基材中分散性较差。适用于尼龙的氮系阻燃剂主要有MCA(三聚氰胺氰尿酸盐)、MPP(三聚氰胺聚磷酸盐)等。关于其阻燃机理,一方面是“升华吸热”的物理阻燃方式,即通过阻燃剂的“升华吸热”降低聚合物材料的表面温度并隔绝空气而达到阻燃的目的，另一方面是凝聚相中阻燃剂与尼龙相互催化直接碳化膨胀机理。
