PA也是结晶型塑料（尼龙为韧性角状半透明或乳白色结晶性树脂），作为工程塑料的尼龙分子量一般为1.5-3万，品种很多，应用于注塑加工的常用尼龙6、尼龙66、尼龙1010、尼龙610等。
尼龙具有韧性、耐磨性和自润滑性，其优点主要有机机械强度高、韧性好、耐疲劳、表面光滑、软化点高，耐热，磨擦系数低，耐磨损，自润滑性，吸震性和消音性，耐油，耐弱酸，耐碱和一般溶剂，电绝缘性好，有自熄性，无毒，无臭，耐候性好。
缺点是吸水性大，染色性差，影响尺寸稳定性和电性能，纤维增强可降低吸水率，使其能在高温、高湿下工作。尼龙与玻璃纤维亲合性十分良好（100℃内可长期使用）、耐腐蚀、制件重量轻、易成型。PA缺点主要有：易吸水、注塑技术要求较严、尺寸稳定性较差，因其比热大，产品较烫。
PA66是PA系列中机械强度最高、应用最广的品种。其结晶度高，故其刚性、硬度、耐热性都高。PA1010是我国1958年首创、半透明、比重小、弹性和柔性较大，吸水性比PA66低，尺寸稳定性可靠。
尼龙的燃烧性为ULS44-2级，氧指数为24-28，尼龙的分解温度＞299℃，在449~499℃时会发生自燃。尼龙的熔体流动性好，故制品壁厚可小到1mm。

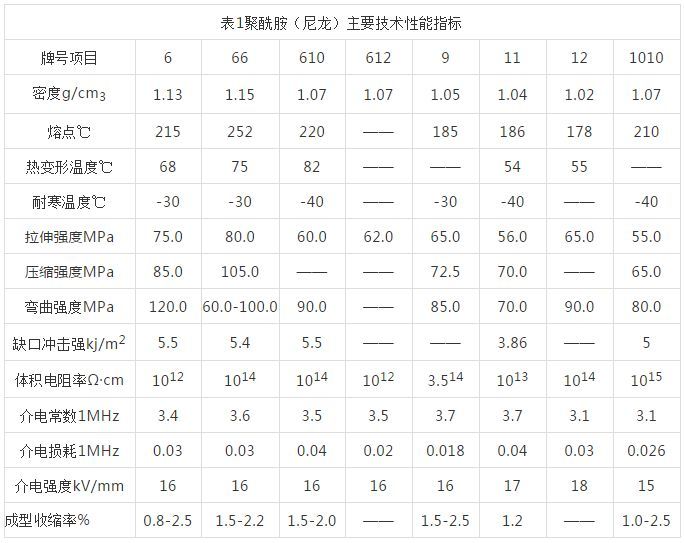

PA的主要技术性能指标和用途见表
2.PA的工艺特点
2.1．PA易吸湿，加工前一定要充分干燥，含水量应控制在0.3%以下。原料干燥得好，制品光泽高，否则比较粗糙，PA不会随受热温度的升高而逐渐软化，而是在一个靠近熔点的较窄的温度范围内软化，熔点很明显，温度一旦达到就会出现流动（与PS、PE、PP等料不同）。
PA的粘度远比其它热塑性塑料低，且其熔化温度范围较窄（仅5℃左右）。PA流动性好，容易充模成型，也易走披锋。喷嘴易出现“流涎”现象，抽胶需大一点。
PA熔点高，凝固点也高，熔料在模具内随时会因温度降到熔点以下而凝固，妨碍充模成型的完成。所以，必须采用高速注射，（薄壁或长流程制件尤其这样）。尼龙模具要有较充分的排气措施。
PA在熔融状态时，热稳定性较差，易降解。料筒温度不宜超过300℃，熔料在料筒内加热时间不宜超过30分钏，PA对模温要求较高，可利用模温的高低来控制其结晶性，来获得所需的性能。
PA料模温在50-90℃较好，PA1010加工温度在220-240℃为宜，PA66加工温度为270-290℃。PA制品有时需根据品质要求进行“退火处理”或“调湿处理”。
2.2.PA12 聚酰胺12或尼龙12加工之前应保证湿度在0.1%以下。如果材料是暴露在空气中储存，建议要在85C热空气中干燥4~5小时。如果材料是在密闭容器中储存，那么经过3小时温度平衡即可直接使用。熔化温度240~300C；对于普通特性材料不要超过310C，对于有阻燃特性材料不要超过270C。
模具温度：对于未增强型材料为30~40C，对于薄壁或大面积元件为80~90C，对于增强型材料为90~100C。增加温度将增加材料的结晶度。精确地控制模具温度对PA12来说是很重要的。注射压力：最大可到1000bar（建议使用低保压压力和高熔化温度）。注射速度：高速（对于有玻璃添加剂的材料更好些）。
流道和浇口:对于未加添加剂的材料，由于材料粘性较低，流道直径应在30mm左右。对于增强型材料要求5~8mm的大流道直径。流道形状应当全部为圆形。注入口应尽可能的短。
可以使用多种形式的浇口。大型塑件不要使用小浇口，这是为了避免对塑件过高的压力或过大的收缩率。浇口厚度最好和塑件厚度相等。如果使用潜入式浇口，建议最小的直径为0.8mm。热流道模具很有效，但是要求温度控制很精确以防止材料在喷嘴处渗漏或凝固。如果使用热流道，浇口尺寸应当比冷流道要小一些。
2.3.PA6 聚酰胺6或尼龙6：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。如果材料是用防水材料包装供应的，则容器应保持密 闭。如果湿度大于0.2%，建议在80C以上的热空气中干燥16小时。如果材料已经在空气中暴露超过8小时，建议进行105C，8小时以上的真空烘干。
熔化温度：230~280C，对于增强品种为250~280C。模具温度：80~90C。模具温度很显著地影响结晶度，而结晶度又影响着塑件的机械特性。对于结构部件来说结晶度很重要，因此建议模具温度为80~90C。
对于薄壁的，流程较长的塑件也建议施用较高的模具温度。增大模具温度可以提高塑件的强度和刚度，但却降低了韧性。如果壁厚大于3mm，建议使用20~40C的低温模具。对于玻璃增强材料模具温度应大于80C。注射压力：一般在750~1250bar之间（取决于材料和产品设计）。
注射速度：高速（对增强型材料要稍微降低）。流道和浇口:由于PA6的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5*t（这里t为塑件厚度）。如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的最小直径应当是0.75mm。
2.4.PA66 聚酰胺66或尼龙66如果加工前材料是密封的，那么就没有必要干燥。然而，如果储存容器被打开，那么建议在 85C的热空气中干燥处理。如果湿度大于0.2%，还需要进行105C，12小时的真空干燥。
熔化温度：260~290C。对玻璃添加剂的产品为275~280C。熔化温度应避免高于300C。模具温度：建议80C。模具温度将影响结晶度，而结晶度将影响产品的物理特性。
对于薄壁塑件，如果使用低于40C的模具温度，则塑件的结晶度将随着时间而变化，为了保持塑件的几何稳定性，需要进行退火处理。注射压力：通常在750~1250bar，取决于材料和产品设计。注射速度：高速（对于增强型材料应稍低一些）
流道和浇口:由于PA66的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5*t（这里t为塑件厚度）。如果使用热流道，浇口尺寸 应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的最小直径应当是0.75mm。
3.典型应用范围:
3.1．PA12 聚酰胺12或尼龙12应用范围：水量表和其他商业设备，电缆套，机械凸轮，滑动机构以及轴承等。
3.2．PA6 聚酰胺6或尼龙6应用范围：由于有很好的机械强度和刚度被广泛用于结构部件。由于有很好的耐磨损特性，还用于制造轴承。
3.3．PA66 聚酰胺66或尼龙66应用范围：同PA6相比，PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。
