尼龙改性在注塑过程中的应用

     尼龙改性在注塑过程中的应用

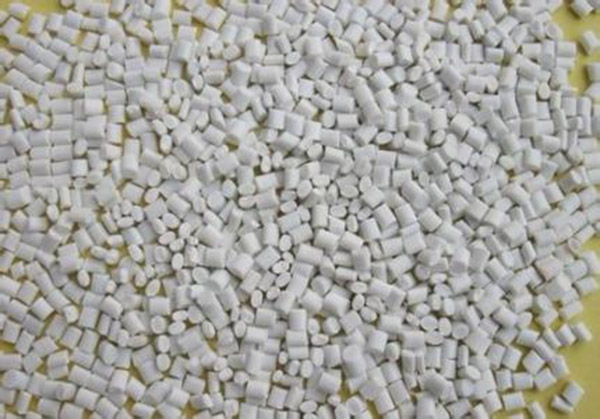

     PA改性料
     由于PA强极性的特点，吸湿性强，尺寸稳定性差，但可以通过改性来改善。     1. 玻璃纤维增强PA
     在PA 加入30% 的玻璃纤维，PA 的力学性能、尺寸稳定性、耐热性、耐老化性能有明显提高，耐疲劳强度是未增强的2.5 倍。玻璃纤维增强PA 的成型工艺与未增强时大致相同，但因流动较增强前差，所以注射压力和注射速度要适当提高，机筒温度提高10-40℃。由于玻纤在注塑过程中会沿流动方向取向，引起力学性能和收缩率在取向方向上增强，导致制品变形翘曲，因此，模具设计时，浇口的位置、形状要合理，工艺上可以提高模具的温度，制品取出后放入热水中让其缓慢冷却。另外，加入玻纤的比例越大，其对注塑机的塑化元件的磨损越大，最好是采用双金属螺杆、机筒。
     2. 阻燃PA
     由于在PA中加入了阻燃剂，大部分阻燃剂在高温下易分解，释放出酸性物质，对金属具有腐蚀作用，因此，塑化元件（螺杆、过胶头、过胶圈、过胶垫圈、法兰等）需镀硬鉻处理。工艺方面，尽量控制机筒温度不能过高，注射速度不能太快，以避免因胶料温度过高而分解引起制品变色和力学性能下降。
     3. 透明PA
具有良好的拉伸强度、耐冲击强度、刚性、耐磨性、耐化学性、表面硬度等性能，透光率高，与光学玻璃相近，加工温度为300--315 ℃，成型加工时，需严格控制机筒温度，熔体温度太高会因降解而导致制品变色，温度太低会因塑化不良而影响制品的透明度。模具温度尽量取低些，模具温度高会因结晶而使制品的透明度降低。
     4. 耐候PA
    在PA 中加入了碳黑等吸收紫外线的助剂，这些对PA的自润滑性和对金属的磨损大大增强，成型加工时会影响下料和磨损机件。因此，需要采用进料能力强及耐磨性高的螺杆、机筒、过胶头、过胶圈、过胶垫圈组合。
