简析玻纤增强尼龙的主要控制因素有哪些？

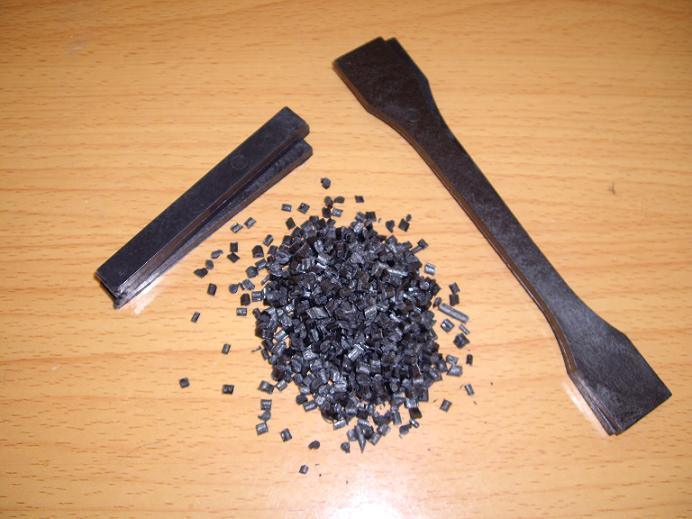

     简析玻纤增强尼龙的主要控制因素有哪些？     1.共混温度对增强PA的影响 挤出温度太低，玻纤的包覆效果差，往往会 出现玻纤外露现象，带条表面粗糙，无光泽，颗粒疏松，脆性大，产品冲击强度底，挤出温度太高，则易造成PA的热氧化分解产品力学性能下降，外观变黄，甚至变成灰色共混挤出温度选择的原则是控制在略高于基料熔点的温度范围内，在实际操作过程中可根据玻纤入口融体流动状况来确定熔融区温度，根据挤出带条光泽度来确定计量段，压缩段各区温度。
     2.螺杆转速对增强PA性能的影响 螺杆转速太低时，螺杆的剪切作用小导致玻纤分散不匀，物料不能得到充分的塑化与混合，使得增强PA性能不均，螺杆转速太高时，其剪切混合作用增强，但由于螺杆的高速转动会产生很大的摩擦热，导致螺杆温度过高而使其基料及部分助剂产生热分解，影响产品质量，一般低玻纤含量时可适度提高转速，对于阻燃增强由于阻燃剂容易产生热分解，宜采用低转速。     3.偶联剂的用量对缺口冲击的影响，缺口冲击强度随偶联剂用量的增加而增加。
     4.玻纤的表面水在熔融挤出过程中将使PA产生水解反应，导致PA降解， 从而降低增强PA的力学性能。
     5.玻纤的直径一般控制在10~20微米 。
     6.玻纤的长度一般控制在0.2~0.3毫米为最好，从理论上讲，玻纤长度越长 其增强效果越好，但将带来制品表面粗糙，以及翘曲等问题。玻纤的长度与其原始长度无关，而与螺杆组合结构及转速有关。
