增强材料可用来提高尼龙的性能

2023-07-12 17:12:06   点击数： 来源：http://www.zhongjunyi.com

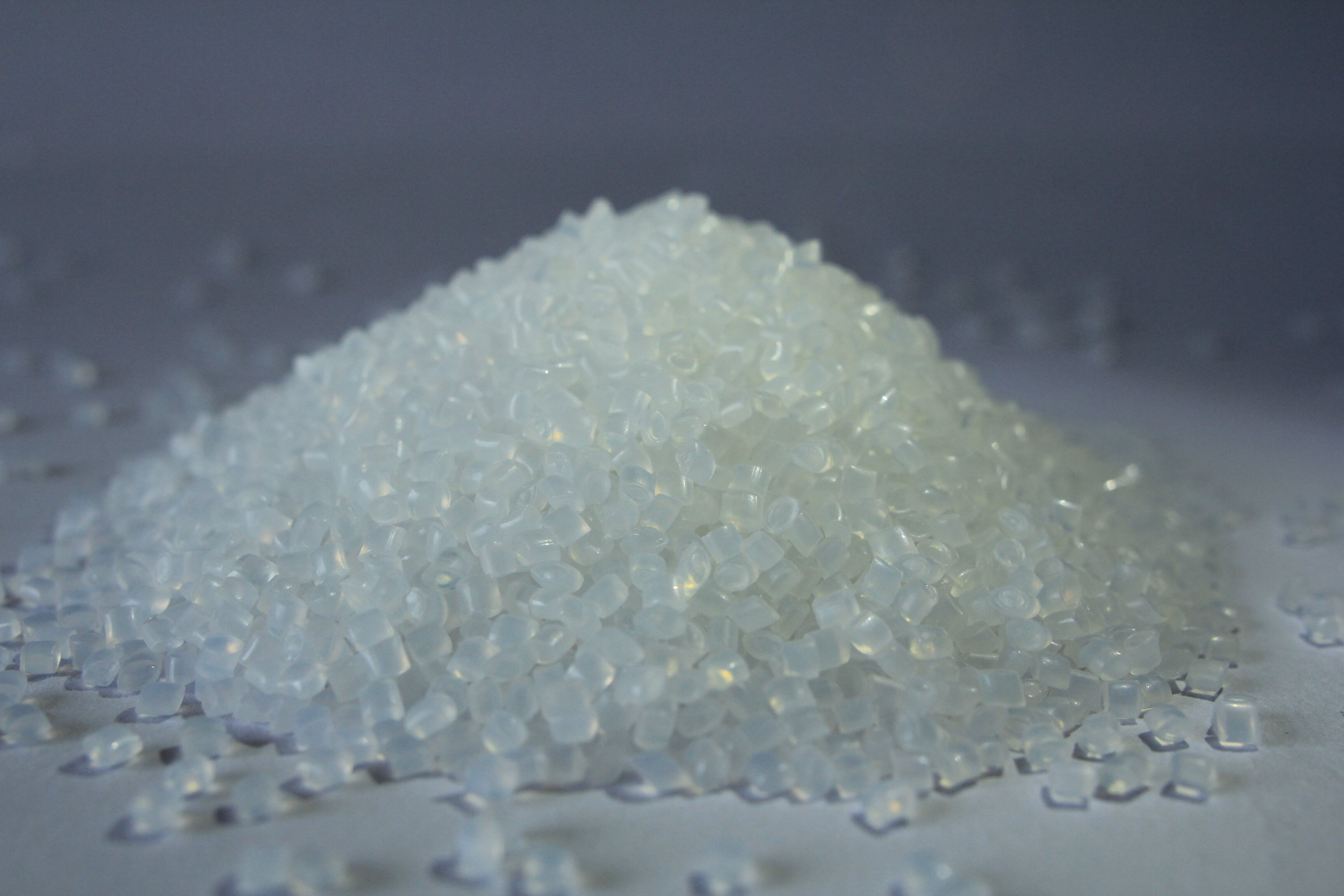

     用增强材料来提高尼龙性能，增强材料有玻璃纤维，石棉纤维，碳纤维，钛金属等，其中以玻璃纤维为主，提高尼龙的耐热性，尺寸稳定性，刚性，机械性能（拉伸强度和弯曲强度），特别是机械性能提高明显，成为性能优良的工程塑料。玻璃纤维增强尼龙有长纤维增强和短纤维增强尼龙两种，增强尼龙PA66具有优良的耐磨性、耐热性及电性能，机械强度高，能自熄，尺寸稳定性良好，广泛应用于汽车工业产品、纺织产品、泵叶轮和一级精密工程部件。     玻璃纤维增强尼龙的成型工艺与未增强时大致相同，但因流动较增强前差，所以注射压力和注射速度要适当提高，机筒温度提高10-40℃。由于玻纤在注塑过程中会沿流动方向取向，引起力学性能和收缩率在取向方向上增强，导致制品变形翘曲，因此，模具设计时，浇口的位置、形状要合理，工艺上可以提高模具的温度，制品取出后放入热水中让其缓慢冷却。另外，加入玻纤的比例越大，其对注塑机的塑化元件的磨损越大，最好是采用双金属螺杆、机筒。广泛运用于齿轮、轴承、风扇叶片、泵叶、自行车零部件、汽车工业零配件、渔具及一些精密工程制品。     尼龙属于聚酰胺，在它的主链上有氨基。氨基具有极性，会因氢键的作用而相互吸引。所以尼龙容易结晶，可以制成强度很高的纤维。聚酰胺为韧性角质状半透明或乳白色结晶性树脂，常制成圆柱状粒料，作塑料用的聚酰胺分子量一般为1.5万～2万。
