尼龙改性注塑件的工艺要点

2023-07-12 17:12:02   点击数： 来源：http://www.zhongjunyi.com

     由于尼龙具有韧性、自润滑性、进料困难、剪切生热大、熔点高、熔融速度快、易分解等特点。要求螺杆具备压缩排气集中，吃料能力强，驱动力大，耐磨性好。因此， 尼龙注塑加工的塑化系统为：螺杆的加料段较长，加料段的螺槽较深，压缩段、均化段较短，机筒加料段处拉槽，加大油马达的功率，螺杆带有高效的止逆环。     物理性能

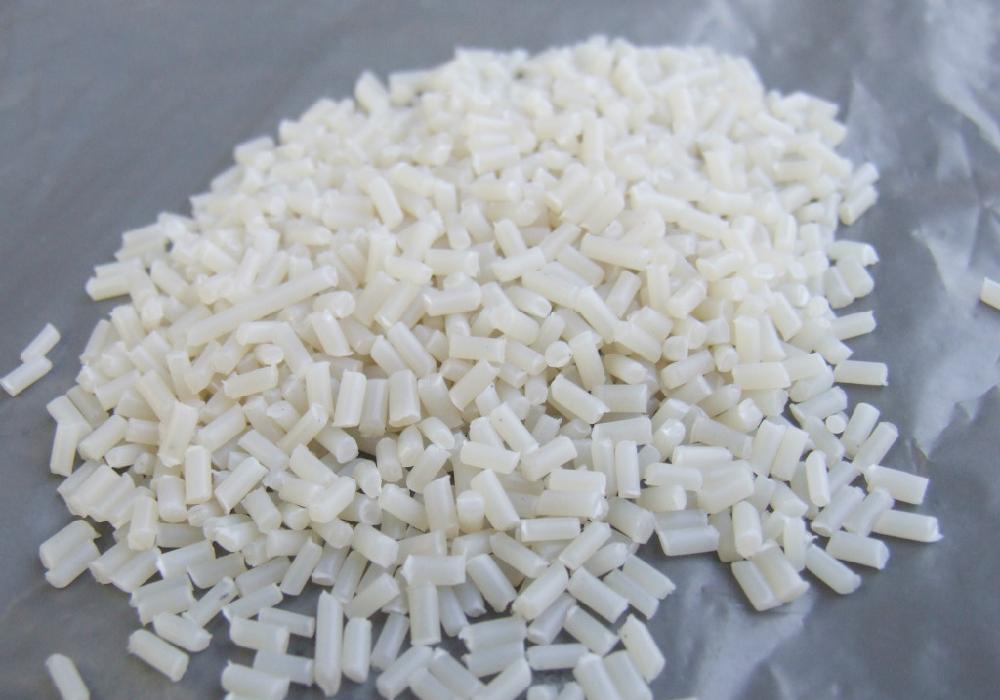

     无味、外观为半透明或透明，乳白色或淡黄色，密度 1.04-1.36 ，燃烧时放出特殊的蛋白味，火焰为蓝色上端呈黄色。
     机械性能
     刚韧性好，耐反复冲击震动，使用温度为 – 40-100 ℃，耐摩擦、 耐磨耗、自润滑，但抗蠕变性差，尺寸稳定性较差，可以通过加入玻璃纤维增强或与其他材料共混来克服此缺点。
     耐化学品性能及耐候性
     尼龙的有机溶剂很少，乃化学性能良好，尼龙的有机溶剂是甲酸、酚类化合物。不同浓度的无机酸、碱、盐均可导致尼龙溶胀、溶解或水解。在不受阳光照射的条件下，其耐老化性能良好，但在热作用、光照、辐射条件下老化快、制品变色、性能下降。
     加工性能
     易吸湿，成型前必须进行干燥。熔点高，熔限窄，熔点分别为： PA6 ： 215 ℃，PA66：255℃。
     尼龙熔体粘度具有较高的温度敏感和剪切敏感，熔体粘度低，流动性好。尼龙熔融状态的热稳定性较差，高温下易分解。熔体的冷却速度对制品的结构和 性能有明显的影响。成型过程伴随结晶产生，收缩率大。
