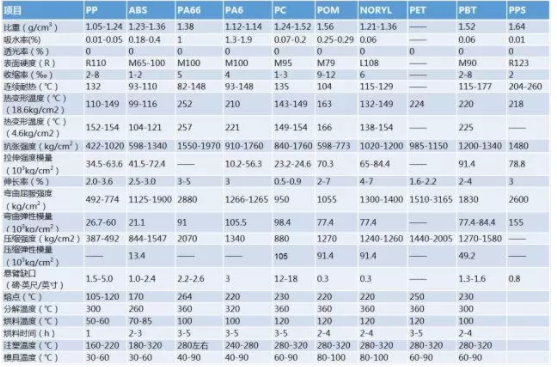

PA66玻纤增强塑料数据收集大全
2023-07-12 17:12:31 点击数： 来源：http://www.zhongjunyi.com
玻纤增强塑料是在原有纯塑料的基础上，加入玻璃纤维和其它助剂，从而提高材料的使用范围。一般的来说，大部分的玻纤增强材料多用在产品的结构零件上，是一种结构工程材料，如：PP、ABS、PA66、PA6、PC、POM、PPO、PET、PBT、PPS等。
优点
玻纤增强以后，玻纤是耐高温材料，因此，增强塑料的耐热温度比不加玻纤以前提高很多，尤其是尼龙类塑料;
玻纤增强以后，由于玻纤的加入，限制了塑料的高分子链间的相互移动，因此，增强塑料的收缩率下降很多，刚性也大大提高;
玻纤增强以后，增强塑料不会应力开裂，同时，塑料的抗冲性能提高很多;
玻纤增强以后，玻纤是高强度材料，从而也大提了塑料的强度，如：拉伸强度，压缩强度，弯曲强度，提高很多;
玻纤增强以后，由于玻纤和其它助剂的加入，增强塑料的燃烧性能下降很多，大部分材料不能点燃，是一种阻燃材料。
缺点
玻纤增强以后，由于玻纤的加入，不加玻纤前是透明，都会变成不透明的;
玻纤增强以后，所有塑料的韧性降低，而脆性增加;
玻纤增强以后，由于玻纤的加入，所有材料的熔融粘度增大，流动性变差，注塑压力比不加玻纤的要增加很多;
玻纤增强以后，由于玻纤的加入，流动性差，为了正常注塑，所有增强塑料的注塑温度要比不加玻纤以前提高10℃-30℃;
玻纤增强以后，由于玻纤和助剂的加入，增强塑料的吸湿性能大加强，原来纯塑料不吸水的也会变得吸水，因此，注塑时都要进烘干;
玻纤增强以后，在注塑过程中，玻纤能进入塑料制品的表面，使得制品表面变得很粗糙，斑斑点点。为了取得较高的表面质量，最好注塑时使用模温机加热模具，使得塑料高分子进入制品表面，但不能达到纯塑料的外观质量。
